Тепловой расчёт жидкостного охлаждения

Категория: Промышленный дизайн

Описание:
Имеем: алюминиевую плиту, на которой расселись 3 "горячих финских" подложки неких элементов силовой электроники. Каждая из них по II закону подлости (в четвёртой редакции) испускает некоторую тепловую мощность (100, 150 и 200 Вт). Окружающая среда – воздух, температурой 20°С – бишь как у нас с вами дома, ежели конечно вы не живёте в тундре с большой неуплатой за отопление. Ясен пень, всё это безобразие надо охладить. Точнее в нашем случае проверить – сможет вяло текущая (0,01 кг/с) по медной трубке внутри плиты вода, температурой 30°С обеспечить приемлемую температуру для наших "рабочих лошадок".

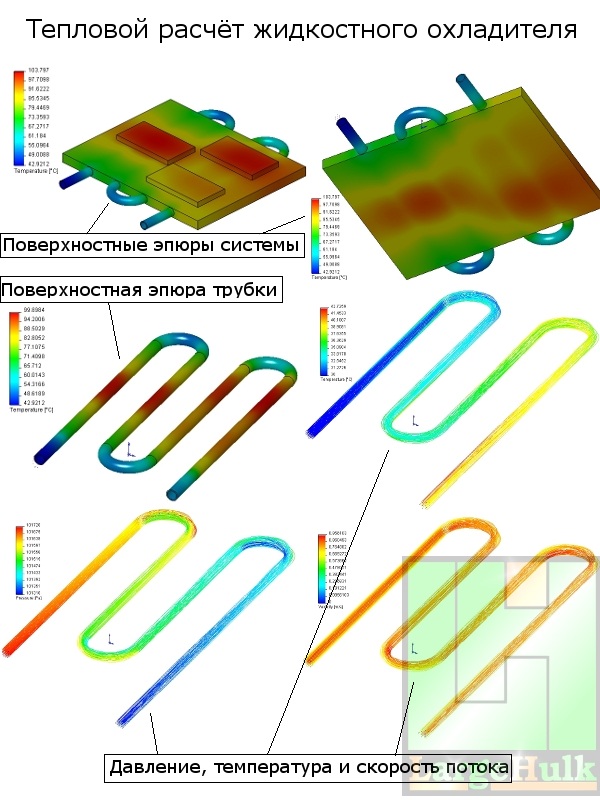

Вы не поверите – СМОГЛА, зараза такая! Максимальная температура самой горячей из подложек составила 103,8 °С при максимальной рабочей – (тире, не минус) 125 °С. На рисунке показано самое интересное – поверхностные эпюрки, потоки воды внутри трубки и мой логотипчик. :)

Предыдущая работа: RGB	Следующая работа: Тепловой расчёт воздушного охлаждения
